Фундамент УШП (утепленная шведская плита)


Фундамент утепленная шведская плита УШП

"Это мелкозаглубленная, монолитная, утепленная снизу и по периметру, железобетонная плита, с интегрированными в нее инженерными коммуникациями, и системой теплого пола."


Цены на услуги
строительство фундамента

Описание работ Стоимость
Расходники к дренажу (лопаты, тачки) (1 набор) 5000 /шт
Расходники на устройство плиты (лопаты, тачки) (1 набор) 10000 /шт
Стальная арматура 12 мм А500С А3 рифленая (240 м.п.; каркас ребер) 17222 /услуга
Стальная арматура 8 мм А500С А3 рифленая (1800 м.п.; сетка нижняя и верхняя (1,2м над ребрами) шаг 150*150)) 67860 /услуга
Технадзор 45000 /услуга
Тромбовка песчаной подушки послойно (144 м2) 64800 /услуга
Труба дренажная гофрированная ДГТ-ПНД d110 мм SN4 в фильтре м.п. (1 бухта; кратно бухте) 6613 /шт
Трубы водопроводные 15000 /услуга
Трубы отопления металлопласик 25000 /услуга
Трубы теплого пола 120000 /услуга
Укладка утеплителя на пену (270 м2; на монт пену) 40500 /услуга
Устройсвто водопровода (100 м2) 30000 /услуга
Устройство ввода коммуникаций, устройство канализации работа (1 набор) 30000 /шт
Устройство ввода коммуникаций, устройство канализации работа (1 набор) 30000 /шт
Устройство дренажа (1 набор) 37500 /шт
Устройство опалубки, вязка арматуры, приемка бетона (15,4 м3) 92400 /услуга
Устройство радиаторного отопления (100 м2) 37500 /услуга
Устройство теплого пола (100 м2) 75000 /услуга
Фиксатор арматуры Стульчик (1000 шт; защитный слой 40 мм) BEFAST ФС0401000S (1 мешок) 2780 /шт
"Бетон М300 В-22.5 П-4 F-150 W-4 на гравии (15,4 м3; на гравии) 90090 /услуга
XPS CARBON ECO SP (УШП) 2360Х580Х100-L (4 ПЛИТ, 5,47 КВ.М) в три слоя (270 м2; 300мм утепления. 40 квадратов для формирования опалубки) 279450 /услуга
Автобетононасос 24 м CIFA KZR-24 (1 смена) 20800 /шт
Геотекстиль нетканый Геотекс 200 г/м2 2,15х50 м (2 рулона; с учетом на дренажку) 11983 /услуга
Гильзы для ввода коммуникаций, канализация (1 набор) 25000 /шт
Гильзы для ввода коммуникаций, канализация (1 набор) 25000 /шт
Гладкая арматура А1 Катанка 6 мм (240 м.п.; хомуты шаг 300 l=1,2м) 6240 /услуга
Гравий мытый 10м3 с доставкой (1 машина) 24050 /шт
Доставки (7 доставок) 45000 /услуга
Итого без опций 1371656 /услуга
Итого м2 под ключ 15346 2
Итого опции 162866 /услуга
Итого с опциями 1534522 /услуга
Колодец дренажный смотровой 368/315х1000 мм с тремя отводами 110 мм с дном и крышкой (4 шт.) 10281 /услуга
Накладные расходы (5% Устройство плиты+котлован) 61031 /услуга
Обратная засыпка экскаватор-погрузчик (1 смена) 15600 /шт
Опалубка доска обрезная и бруски (1 м3) 26000 /шт
Песок мытый для устройства подушки средней и крупной фракции 10м3 машина (5 машин) 58500 /услуга
Разработка грунта вручную (1 набор) 22500 /шт
Разработка котлована 40см экскаватор-погрузчик (2 смены) 36400 /услуга

Этапы строительства
фундамента

Проектирование фундамента
Проектирование фундамента
Договор
Договор
Заезд бригады
Заезд бригады
Разбивка габаритов фундамента
Разбивка габаритов фундамента
Устройства фундамента
Устройства фундамента
Приемка работ инженером
Приемка работ инженером

Материалы
которые мы используем
при строительстве фундаментов

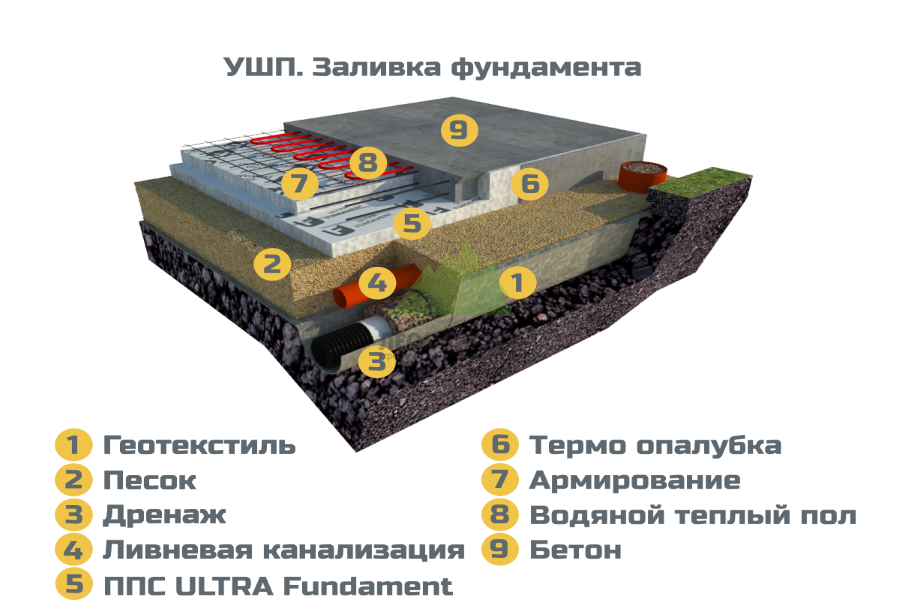

Этапы укладки фундамента УШП

Каждый этап строительства УШП фундамента выполняется последовательно, в каждом надо скрупулезно соблюдать технологии СП и СНиП.

  • Разметка площадки. Участок под фундамент размечается, проводится геодезическая разбивка участка, на нем выполняется разметка осей под УШП, размечается контур будущей плиты, определяются перепады в пятне застройки и толщина плодородного слоя. Применяются высокотехнологичные лазерные нивелиры, это выступает гарантом прямых углов и высокоточного переноса на ландшафт, проектных точек и осей. Важный аспект. Планируя будущие границы пятна застройки берите 2 метра запаса от края фундамента. Это будет место под прокладывание дренажной системы и отмостку.

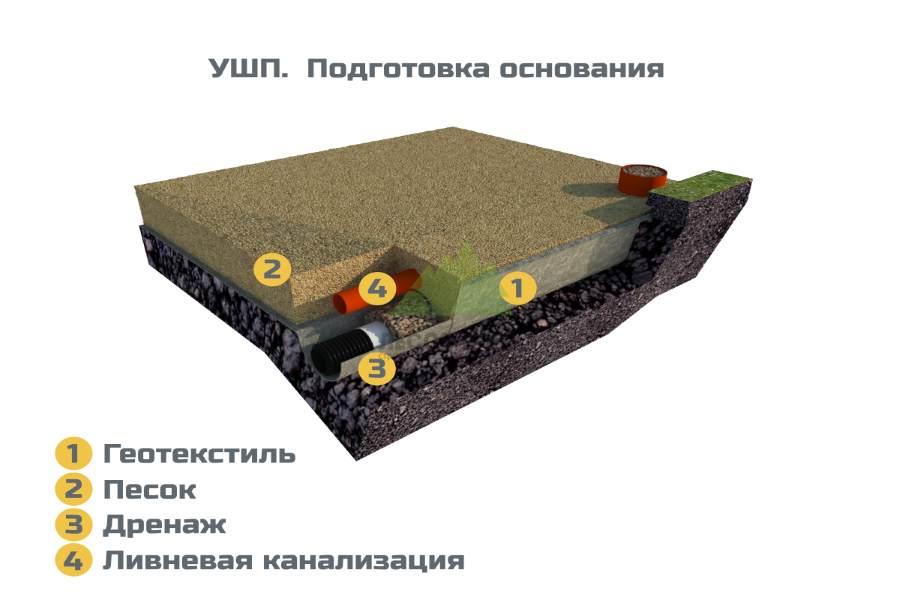

  • Устройство основания. Выполняется механическим способом котлован. На дно укладывается слой геотекстиля. Геотекстиль разделит песчаную подушку и грунт основания, не позволив почвенным водам размыть песок. Песок применяется сеяный. Он сыпется слоями и тщательно послойно трамбуется. В этом же песке размещают дренажную и ливневую систему. Там же прячутся (ХВС) трубы холодного водоснабжения. Толстая «песчаная подушка» не даст им замерзнуть зимой.
  • Выполнение теплоизоляции. Шведская плита утепляется слоем теплоизоляционного материала со всех сторон. Снизу со стороны песчаной подушки и по всему периметру. Применяется плитный экструдированный пенополистирол. Под будущими несущими стенами монтируется ППС 30, под будущим полом ППС 16. Из ППС выполняется L – образная теплая опалубка. L – образные блоки конструируются из ППС при помощи клея – пены, и Г – образных кронштейнов (уголков) с ребрами жесткости, и закладными выемками под арматуру. Уголки крепятся на шурупы изнутри L – образных блоков. Связка армирующего механического крепежа и клея – пены, технически задает L – образным блокам допустимый запас прочности, в самой долгосрочной перспективе.
  • Прокладывание коммуникаций. В слое пенополистирола прокладывают трубы горячего водоснабжения. ППС их теплоизолирует и поможет снизить теплопотери.
  • Создание арматурного каркаса. Для создания будущих ребер жесткости применяется расположенная продольно арматура Ø10 - 12 А III согласно ГОСТ Р 5244 - 2006. Что бы пространственно зафиксировать арматуру ребер жесткости применяются распределительные хомуты из арматуры Ø 8 или Ø 16 их монтируют с шагом 300 мм. Остальная часть фундамента армируется одним радом арматурных стержней Ø0.6 – Ø10 AIII. Их раскладывают и вяжут в сетку 150х150 мм.
  • Создание арматурного каркаса 2.0. По периметру будущей плиты ставится поперечная арматура в виде П – образных хомутов, с длинной не менее двух толщин плиты. СП 63.13330.2012 Пункт 10.4.9 Это усиливает общую жесткость арматурного каркаса. В местах где в будущем на плите пройдут проекции сосредоточенной нагрузки, стены, опоры, лестницы, бассейны, камины, в арматуру закладываются дополнительные стержни. Это делается чтобы локально увеличить несущие возможности плиты.
  • Конструирование системы теплый пол. Проведение коммуникаций через плиту совершается через «гильзы» или проемы. Там, где трубы ложатся на ребра жесткости, (над которыми будут потом несущие перегородки либо дверные проемы) их (трубы) следует защитить гофрированными «гильзами» или спрятать их в ПНД трубы. Понимая, что в будущем в готовом фундаменте, ремонтные работы провести будет невозможно, лучше заранее проложить дублирующие трубы и кабели. В случае проблем с основными коммуникациями, вам не придется долбить бетонное основание при локализации проблемы, вы просто перейдете на дублирующие инженерные коммуникации, и все будет хорошо.
  • Бетонирование. Применяем бетон М300 – М350. Заливаем смесь в опалубку. Этот процесс надо проводить одномоментно, без перерывов, для того, чтобы плита обрела монолитность и пришла к расчетным несущим способностям. В течении первых 7 дней, бетон плиты следует по всей площади поливать водой, чтобы стимулировать его гидратацию (твердение). В итоге образуется монолитная площадка, которую еще называют на строительном арго, плитой дома.
  • Финишные работы. По периметру плиты выполняем утепленную отмостку, утеплителем для нее служит тот же ППС. Отмостка поможет не промерзать грунту, примыкающему к плите, и тем самым дополнительно защитит ее саму от промерзания.

Свойства монтажа фундамента УШП плита

Утепленная шведская плита - это высокотехнологичный фундамент, наделенный свойствами, каждое из которых дарит владельцу преимущества.
