Имитация бруса в каркасном доме решает две разные задачи. Внутри она создает деревянную отделку стен, потолков, мансард и комнат отдыха. Снаружи формирует фасад, который должен не только выглядеть как дом из бруса, но и правильно работать в составе каркасной стены. Ошибка начинается там, где каркасник воспринимают как любое другое основание: прикрутили доску к OSB, закрыли пленку, забыли про вентзазор, а потом удивляются волнам, щелям, влаге и старению покрытия. В статье разбираем, чем внутренняя отделка отличается от фасадной, когда можно использовать деревянную, металлическую или алюминиевую подсистему, почему пароизоляцию нельзя резать под подрозетники как попало, зачем фасаду нужен непрерывный канал просушки и почему кляймеры оставляем для интерьера, а пластины LesFix можно применять и внутри, и снаружи. Материал написан как информационная статья для владельца дома и менеджера: без превращения в полную монтажную инструкцию, но с понятной логикой узлов, крепежа, мембран, утепления и ошибок.
Имитация бруса в каркасном доме может использоваться и внутри, и снаружи. В интерьере она создает вид деревянной стены, закрывает инженерные решения и помогает собрать теплую визуальную среду. На фасаде она работает уже не как декоративная доска, а как наружная облицовка в составе стены: каркас, утеплитель, мембраны, подсистема, вентиляционный зазор, крепеж, покраска и узлы.
Главная ошибка - относиться к каркасному дому как к универсальной стене, к которой можно просто прикрутить доску. Каркасная стена чувствительна к пароизоляции, ветрозащите, мостикам холода, вентиляции и передаче нагрузки на стойки. Если нарушить эти слои, красивая отделка может стать источником влаги, волн, щелей и переделок.
Посмотреть материал для таких задач можно в разделе имитация бруса. А ниже разберем, как правильно подходить к каркасному дому: внутри, снаружи, по OSB, с утеплением, без утепления, с кляймерами, пластинами LesFix и разными типами подсистемы.
Каркасная стена устроена иначе, чем каменная или брусовая. В ней есть стойки, утеплитель, пароизоляция со стороны помещения, наружная ветрозащита или супердиффузионная мембрана, плитная обшивка по проекту и отделочный слой. Каждый элемент отвечает за свою часть работы.
В каменном доме основная проблема - правильно закрепить подсистему к основанию. В брусовом или бревенчатом доме - учесть усадку. В каркасном доме главная опасность - нарушить стеновой пирог: пробить пароизоляцию, запереть влагу, перекрыть вентзазор или передать нагрузку не туда, куда нужно.
Поэтому статья про каркасник не должна превращаться в общий монтаж имитации бруса. Здесь важно отдельно разобрать интерьер, фасад, OSB, мембраны, внутренние коммуникации, наружный вентзазор и крепеж.
Внутри каркасного дома имитация бруса чаще всего монтируется по деревянной подсистеме. Она нужна не только для крепления доски. Подсистема выводит плоскость, создает технологический зазор, помогает проложить коммуникации и не заставляет чистовую обшивку повторять каждую ошибку каркаса.

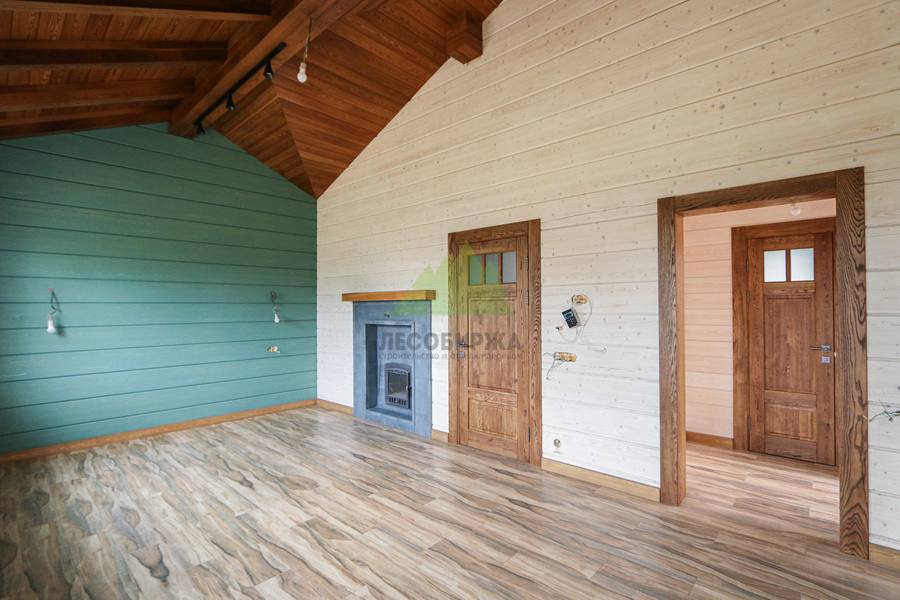

Фото 1. Каркасный дом с отделкой имитацией бруса
Перед монтажом проверяют прямолинейность стоек, ровность стены и отклонения из плоскости. Если стойки уходят больше чем на несколько миллиметров, доска покажет это тенями и волнами. Допускается крепление бруска прямо к стойкам только при очень ровном каркасе, но на практике чаще используют усиленные уголки KUU и сухой строганный калиброванный брусок.

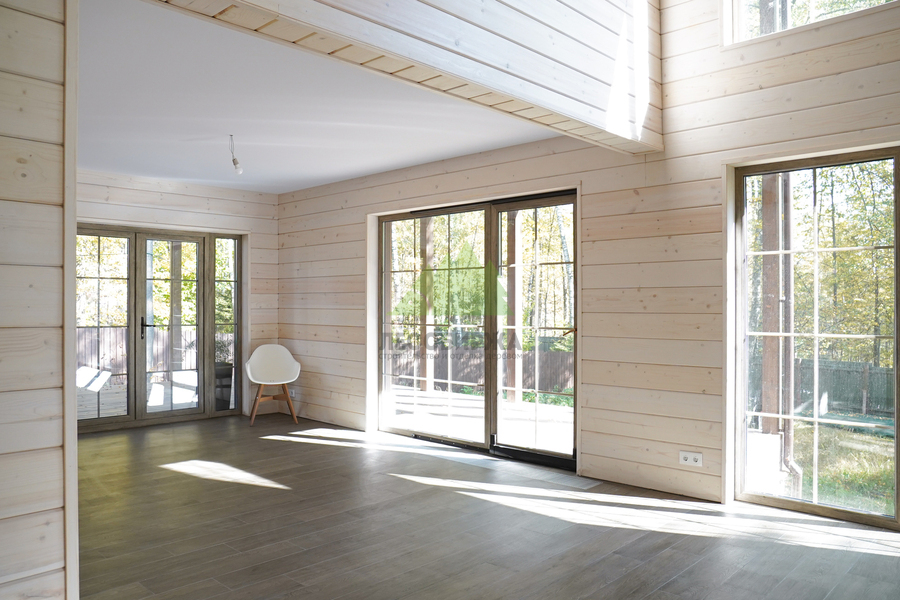

Фото 2. Имитация бруса во внутренней отделке
Для горизонтальной имитации бруса несущие бруски ставят вертикально. Для вертикальной отделки - горизонтально. Это базовое правило: направляющая должна пересекать чистовую доску, чтобы крепеж работал в каждую опорную линию. Если направление перепутать, часть досок окажется без нормальной опоры.
Для интерьерных работ можно рассмотреть внутреннюю отделку деревянными материалами, особенно если в стенах есть электрика, подрозетники, сложные углы, мансарда или комбинированные поверхности.

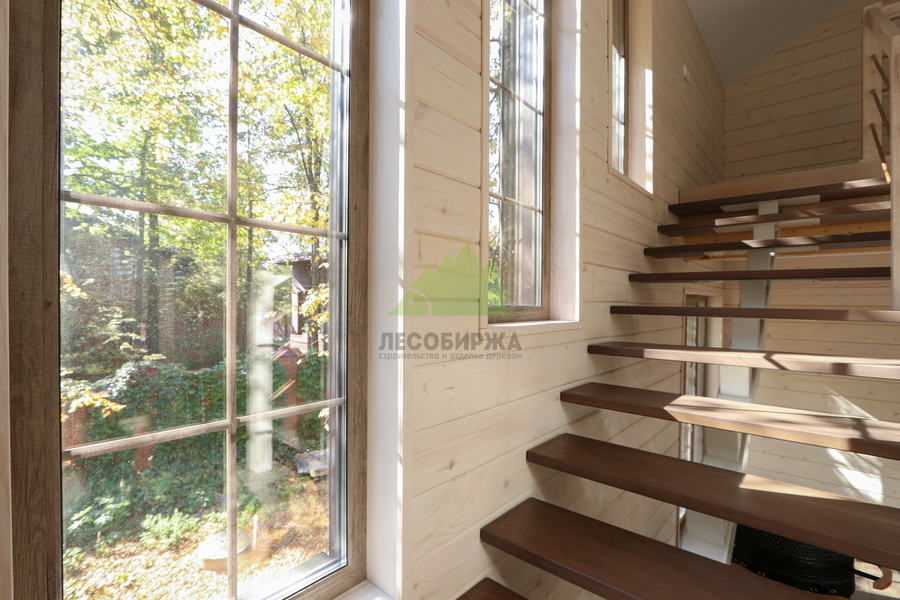

Фото 3. Имитация бруса хвоя внутри каркасного дома
В каркасном доме пароизоляция не является второстепенной пленкой. Она ограничивает попадание влажного воздуха из помещения в утеплитель. Если оставить непроклеенные стыки, разрывы вокруг подрозетников или слабые примыкания к окнам и дверям, влага будет попадать внутрь стены.

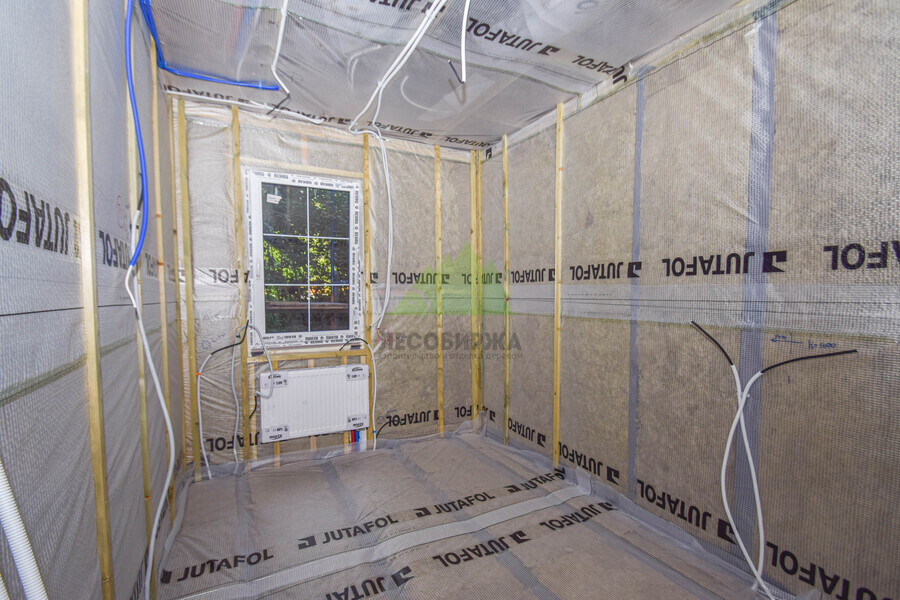

Фото 4. Пароизоляция внутри каркасного дома
Внутри каркасного дома пароизоляционный контур делают непрерывным: пленку монтируют по стойкам, проклеивают нахлесты, соединяют с контуром пола и потолка, заводят на соседние стены и аккуратно примыкают к оконным и дверным блокам. Монтаж чистовой подсистемы выполняется уже с учетом этого слоя.

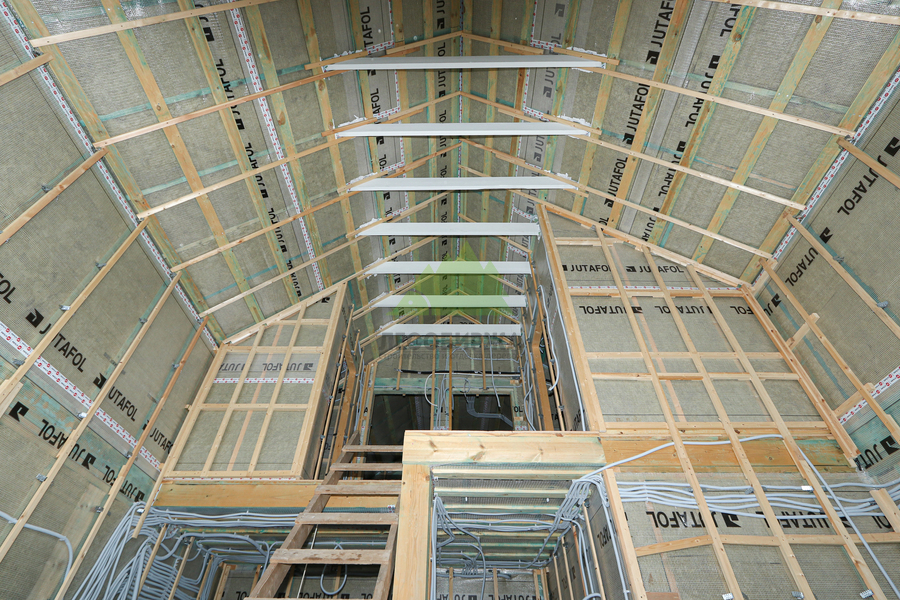

Фото 5. Пароизоляционный контур
Особенно аккуратно нужно работать с подрозетниками. Их желательно устанавливать так, чтобы не нарушать целостность пароизоляции. Для этого заранее предусматривают технический зазор под обшивкой. Если сначала смонтировать доску, а потом начать искать место под электрику, стена быстро превращается в набор компромиссов.
Имитация бруса внутри каркасного дома часто закрывает электрику, слаботочные кабели, подрозетники и иногда трубы. Размер бруска подсистемы и вынос уголка выбирают по максимальной толщине коммуникаций.
Для электрического кабеля в гофре обычно хватает меньшего зазора, чем для труб отопления в теплоизоляции. Для подрозетников важна глубина корпуса: стандартный подрозетник требует одного расстояния, а подрозетник с функцией распаячной коробки может потребовать большего зазора. Поэтому узел коммуникаций нужно понимать до монтажа подсистемы, а не после покупки доски.

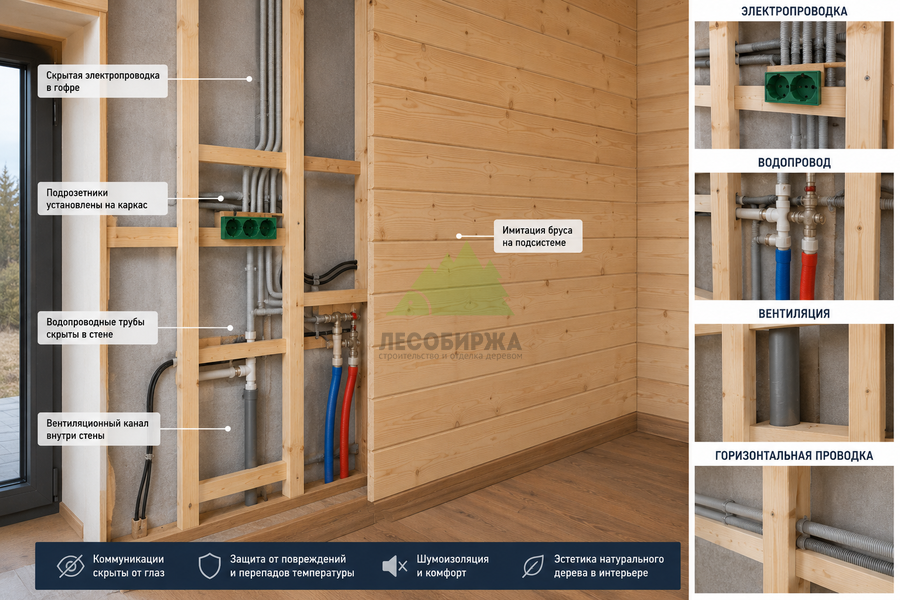

Фото 6. Коммуникации скрытые под отделкой
Чем сложнее инженерия, тем важнее ровная подсистема. Она должна не только спрятать кабели, но и сохранить плоскость чистовой отделки. Иначе имитация бруса будет выглядеть волной даже при хорошем материале.
OSB в каркасном доме часто воспринимают как готовое основание под отделку. Это опасное упрощение. Внутри помещения ограниченные сценарии возможны, если плоскость ровная, понятна схема крепления, не нарушается пароизоляция и не нужны коммуникации за обшивкой. Но даже внутри подсистема часто лучше: она выравнивает стену, задает зазор и позволяет крепить доску предсказуемо.

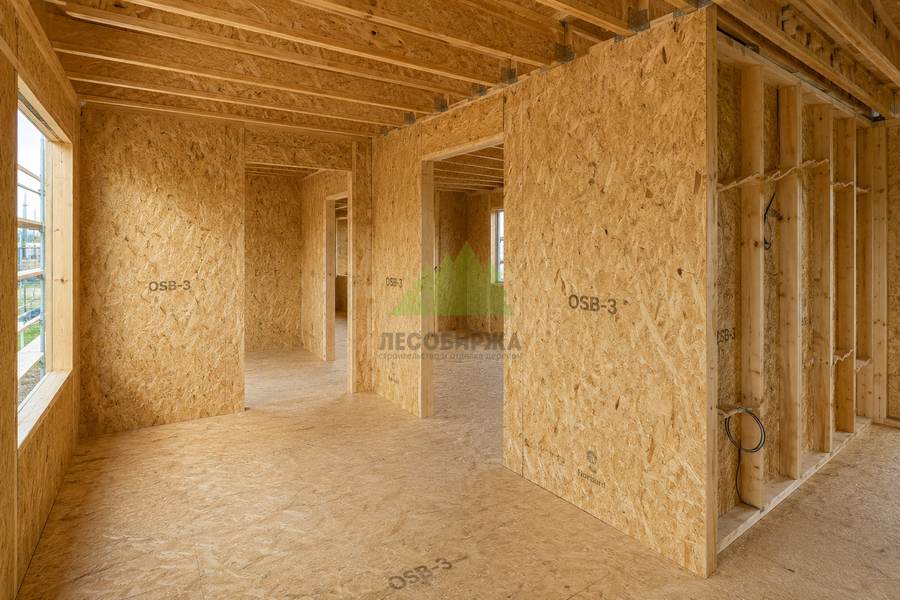

Фото 7. Стены обшитые OSB
На фасаде крепить имитацию бруса прямо к OSB без вентзазора нельзя. Наружная деревянная облицовка должна просыхать с тыльной стороны. Если доска прижата к плите, влага задерживается в узле, покрытие стареет быстрее, а сама облицовка получает лишнюю нагрузку по влажности.
Для фасада OSB или другая наружная плитная обшивка - это часть основания стены, а не финишная подсистема под доску. Снаружи нужна ветрозащитная или супердиффузионная мембрана, контробрешетка или другая фасадная подсистема, вентзазор и уже потом имитация бруса.
Снаружи имитация бруса работает как часть вентилируемого фасада. Она закрывает стену от прямых осадков, формирует внешний вид дома и должна просыхать с обратной стороны. Для климата Санкт-Петербурга и Ленинградской области это особенно важно: фасад получает косой дождь, мокрый снег, оттепели, ветер и перепады температуры.
Базовая логика фасадного пирога без дополнительного наружного утепления такая: каркас со стойками и утеплителем, наружная плитная обшивка или укосины по проекту, ветрозащитная или супердиффузионная мембрана, вертикальная контробрешетка или фасадная подсистема, вентиляционный зазор и имитация бруса.

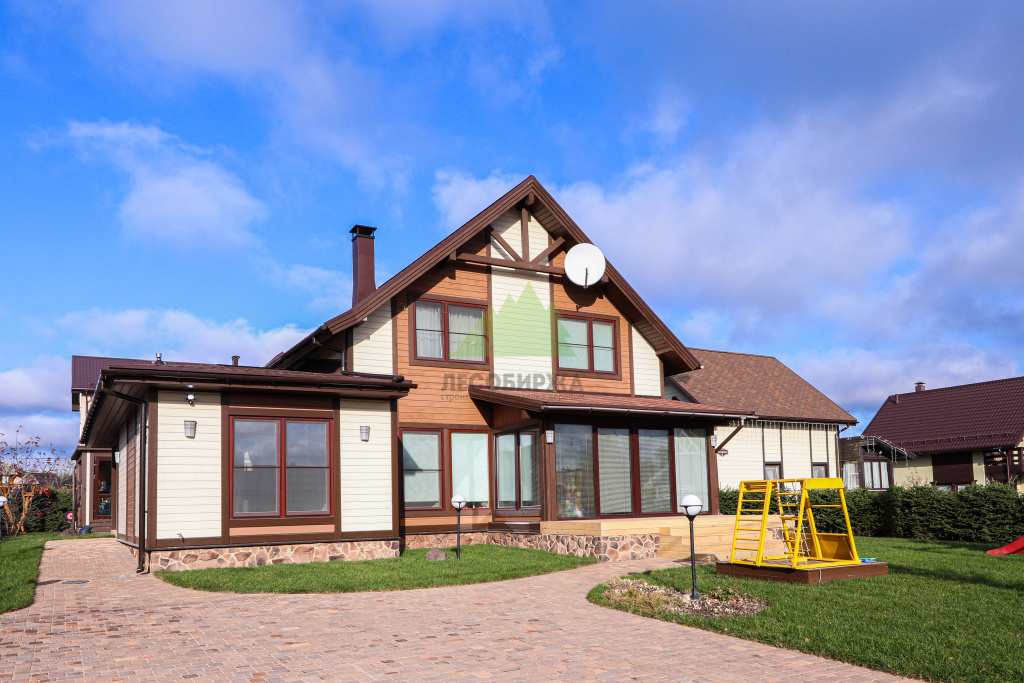

Фото 8. Имитация бруса на фасаде
Если имитация бруса монтируется горизонтально, брусок вентзазора ставят вертикально. Так воздух входит снизу, поднимается за облицовкой и выходит в верхней зоне фасада. Если этот канал перекрыть утеплителем, планкой, пеной или неправильным обходом окна, фасад перестает нормально просыхать.
Для наружных работ можно использовать услугу наружной отделки деревянными материалами, где материал, подсистема, крепеж, покраска и узлы рассматриваются вместе.
Схема без дополнительного наружного утепления подходит, когда основной утеплитель уже находится внутри каркаса, расчет теплозащиты достаточен, а задача фасада - защита стены, вентиляция и внешний вид. В этом случае важно не добавлять лишних слоев, которые могут ухудшить просушку.
Основной слой снаружи - мембрана и вертикальный брусок вентзазора. Брусок должен передавать нагрузку на конструктив, а не держаться случайно в слабом основании. Имитация бруса крепится в каждую линию подсистемы выбранным способом крепления.
Нижний вход воздуха защищают сеткой или перфорированной лентой от насекомых, птиц и мусора. В верхней части фасада оставляют выход воздуха. Цоколь, отлив, оконные проемы и углы нужно продумать до монтажа основной плоскости.
Наружное утепление 50 мм применяют, когда нужно улучшить теплозащиту и частично перекрыть мостики холода по стойкам каркаса. Это уже не просто дополнительная рейка под доску, а отдельный слой системы.
Логика такая: каркасная стена, наружная обшивка или ветрозащита по проекту, подсистема под дополнительный слой утепления, базальтовая вата 50 мм, супердиффузионная мембрана, вертикальный брусок вентзазора и имитация бруса. Утеплитель должен стоять плотно, без щелей и без выпирания в вентканал.
Если утеплитель выдавлен, провисает или закрывает движение воздуха, фасад начинает работать хуже. Вентзазор должен оставаться непрерывным от нижнего притока до верхнего выхода.

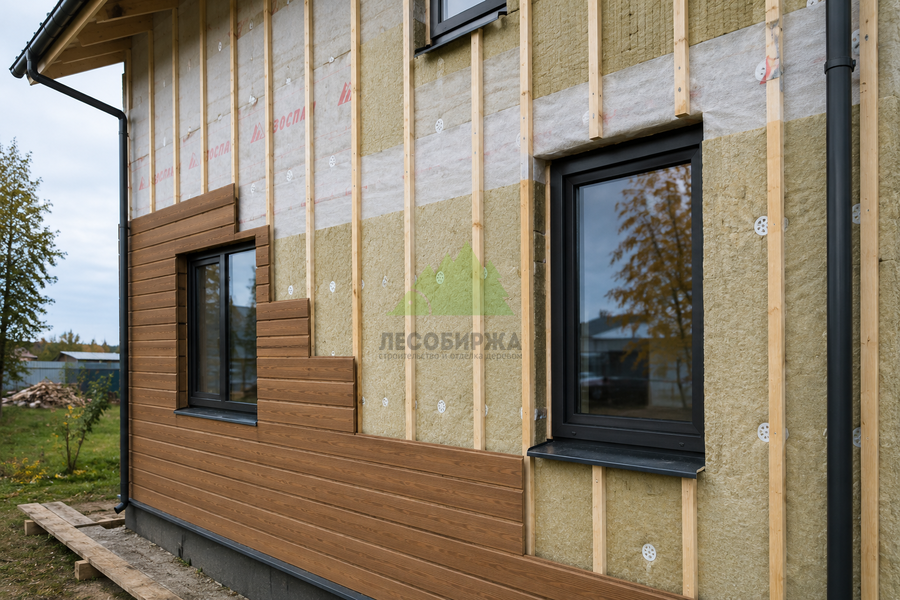

Фото 9. Утепление фасада
Утепление 100 мм не стоит воспринимать как одну толстую случайную прослойку. Правильнее рассматривать его как два слоя по 50 мм с перекрестной логикой. Так система лучше перекрывает стыки, уменьшает теплопотери через элементы каркаса и работает предсказуемее.
Снаружи это может выглядеть как более сложная подсистема, но смысл простой: первый слой утепления закрывает одну группу мостиков холода, второй слой перекрывает стыки первого. После утепления ставится мембрана, затем брусок вентзазора и облицовка из имитации бруса.
Чем толще фасадный пирог, тем важнее заранее решить узлы окон, дверей, цоколя, углов, карниза и верхнего выхода воздуха. Нельзя собрать плоскость, а потом пытаться догадаться, как теперь обойти окно.
Под имитацию бруса на каркасном доме может применяться деревянная, металлическая или алюминиевая подсистема. Выбор зависит от проекта, выноса фасада, веса облицовки, требований к геометрии, пожарных и эксплуатационных условий, а также от того, есть ли дополнительное утепление.

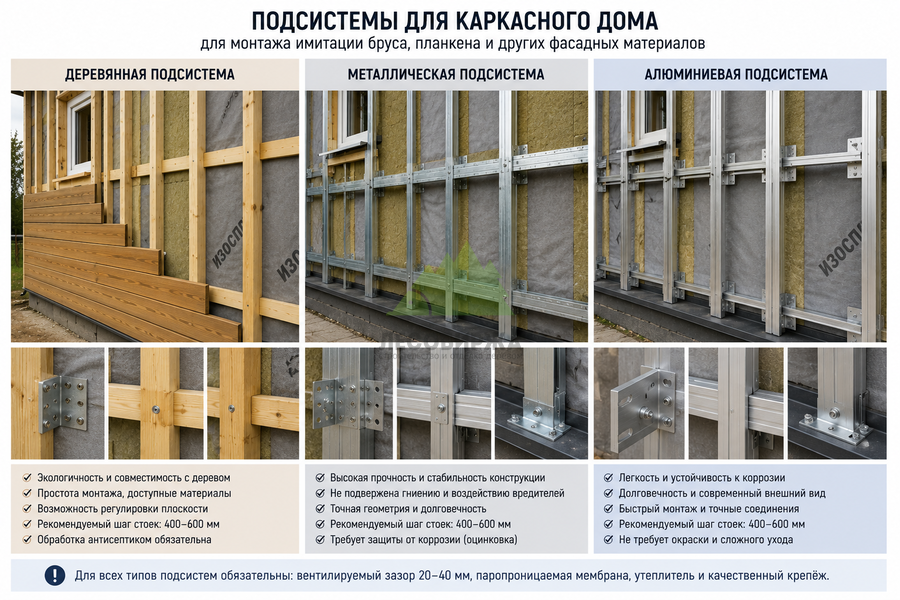

Фото 10. Виды подсистем для каркасного дома
Деревянная подсистема логична для деревянной облицовки: она проще в обработке, хорошо работает с саморезами и удобна для стандартных фасадных схем. Но древесина подсистемы должна быть сухой, строганной, калиброванной и защищенной. Сырая рейка под красивой доской - это отложенная проблема.
Металлическая и алюминиевая подсистема уместны там, где нужна высокая стабильность геометрии, большой вынос, сложные узлы, повышенная долговечность или проектное решение с кронштейнами и профилями. В таких системах важно правильно решать крепление к конструктиву, примыкание к мембране, теплотехнические узлы и совместимость крепежа с деревянной облицовкой.
Для имитации бруса в каркасном доме важно не смешивать интерьерный и фасадный крепеж. Кляймеры используют только внутри. Они подходят для спокойных интерьерных условий, где нет прямых осадков, ветровой нагрузки, фасадного ультрафиолета и постоянной работы древесины по влажности.

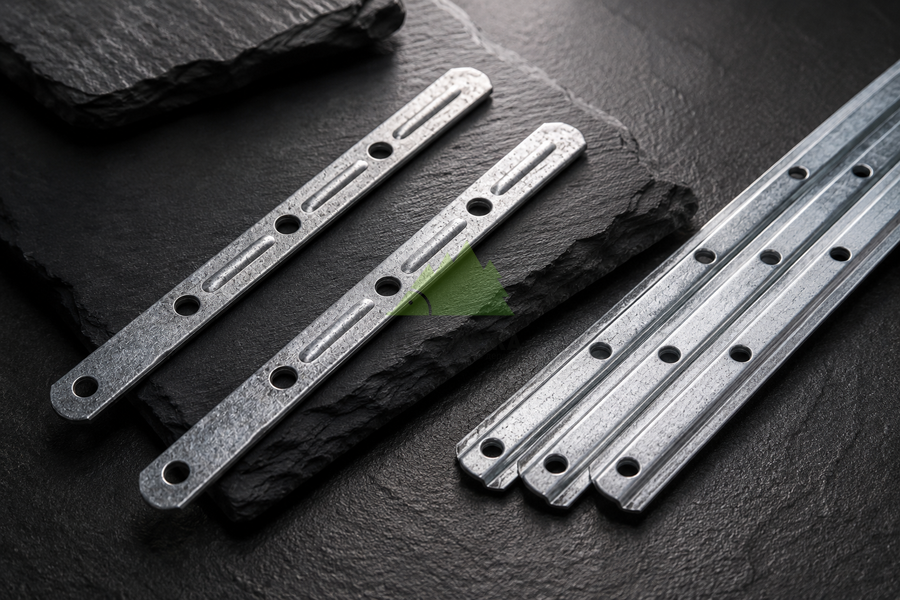

Фото 11. Крепежные пластины LesFix
На фасаде кляймеры не стоит рассматривать как универсальное решение. Наружная доска получает больше нагрузки: солнце, дождь, снег, ветер, сезонное набухание и усушку. Для скрытого крепления внутри и снаружи можно применять пластины LesFix, если схема подсистемы, шаг крепления, ширина доски и монтажный регламент подобраны правильно.
Пластины LesFix позволяют крепить имитацию бруса скрытым способом без видимых шляпок на лицевой поверхности. В интерьере это дает чистую картинку стены, а на фасаде помогает сохранить покрытие лицевой части. Но скрытый крепеж не отменяет нормальную подсистему, покраску, защиту торцов и расчет нагрузки.

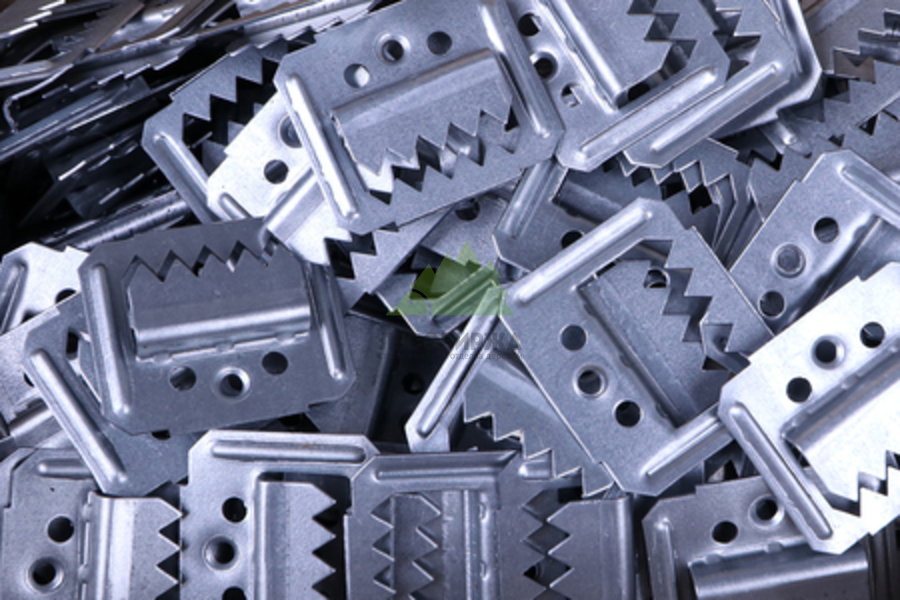

Фото 12. Кляймер для монтажа имитации бруса
Открытое крепление саморезами в пласть тоже остается рабочим способом, особенно на фасаде и в сложных местах. Но под саморезы лучше засверливаться, использовать крепеж с нормальной прижимной шляпкой и защищать места крепления по системе. Маленькая утапливаемая головка на фасаде может сыграть против доски при сезонном движении.
Имитацию бруса для каркасного дома лучше красить до монтажа. Это важно и внутри, и особенно снаружи. До установки можно обработать лицевую сторону, шип, паз, кромки, торцы и тыльную часть по выбранной системе. После монтажа часть этих зон уже будет недоступна.
На фасаде непрокрашенный торец быстро набирает влагу и начинает старить покрытие по краю доски. Внутри непрокрашенный шип может стать заметным после усушки, особенно на светлой отделке. Поэтому торцы после торцовки нужно обязательно защищать совместимым составом.

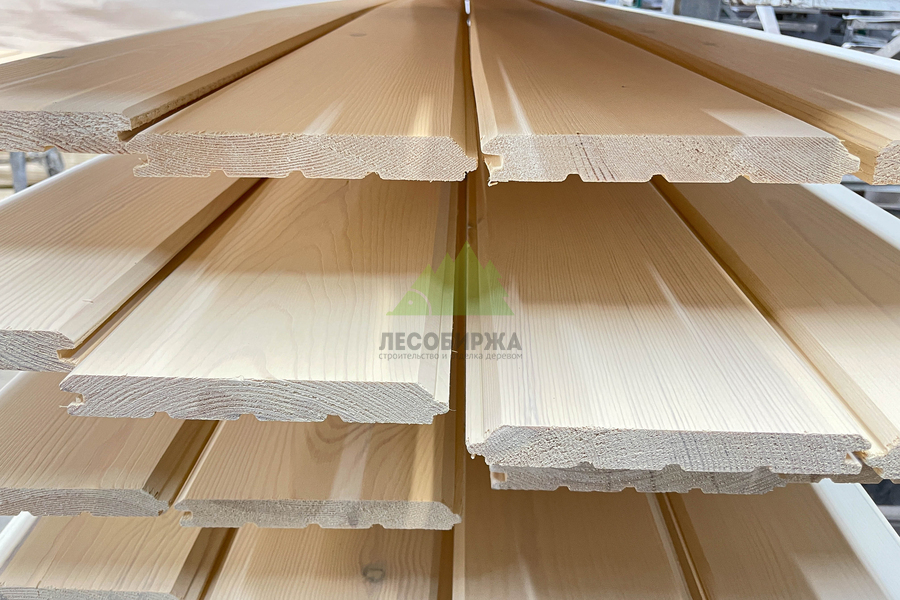

Фото 13. Покраска планкена на производстве
Для предсказуемого результата можно использовать покраску имитации бруса в цехе. Цеховая подготовка помогает прокрасить сложные зоны до монтажа и снизить риск видимых непрокрашенных полос в шип-пазе.
Каркасный фасад из имитации бруса нельзя проектировать только плоскостью стены. Самые рискованные места - окна, двери, цоколь, наружные и внутренние углы, верхний выход воздуха и примыкания к кровле или свесам.
Вокруг окон и дверей нужно сохранить непрерывность мембраны, не передать нагрузку от облицовки на раму и не перекрыть вентиляционный канал. В зоне цоколя важно организовать нижний приток воздуха, защитить его сеткой и отвести воду наружу. Вверху фасада должен быть выход воздуха, иначе вентзазор превращается в закрытую полость.
Доборы, наличники, углы и фальшбалки лучше проектировать вместе с подсистемой. Если вспомнить о них после монтажа основной плоскости, часть узлов придется переделывать или закрывать компромиссными планками.

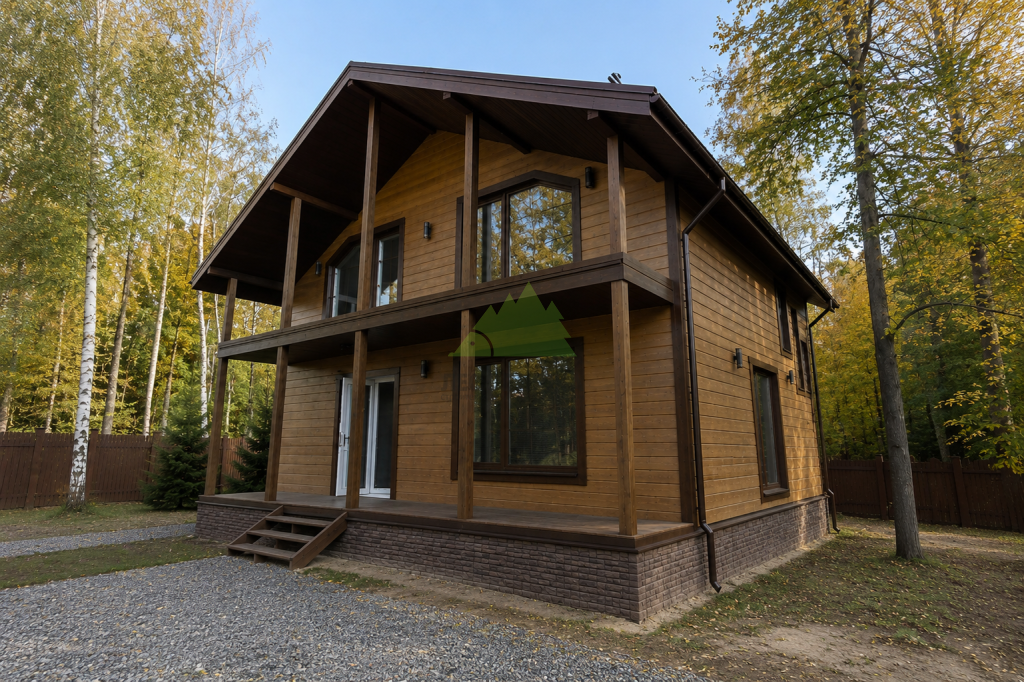

Фото 14. Каркасный дом обшитый планкеном
При расчете каркасного дома важно считать не только квадратные метры имитации бруса. Нужно учитывать направление обшивки, рабочую ширину доски, шаг подсистемы, количество брусков, крепеж, доборы, углы, окна, запас на торцовку, покраску и сложность фасадных узлов.
Для предварительного расчета площади, количества доски, покраски, запаса и сметы можно использовать калькулятор обшивки. Финальную схему подсистемы лучше проверять по объекту, потому что каркасные дома отличаются по стойкам, обшивке, мембранам, утеплению и узлам.
Имитация бруса в каркасном доме работает хорошо, если не относиться к ней как к отдельной доске. Внутри важны сухой материал, акклиматизация, пароизоляция, ровная подсистема, скрытые коммуникации и подходящий интерьерный крепеж. Снаружи важны мембрана, вентзазор, фасадная подсистема, защита торцов, покраска до монтажа и узлы окон, цоколя, углов и верхнего выхода воздуха.

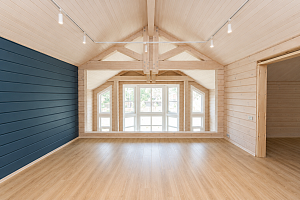

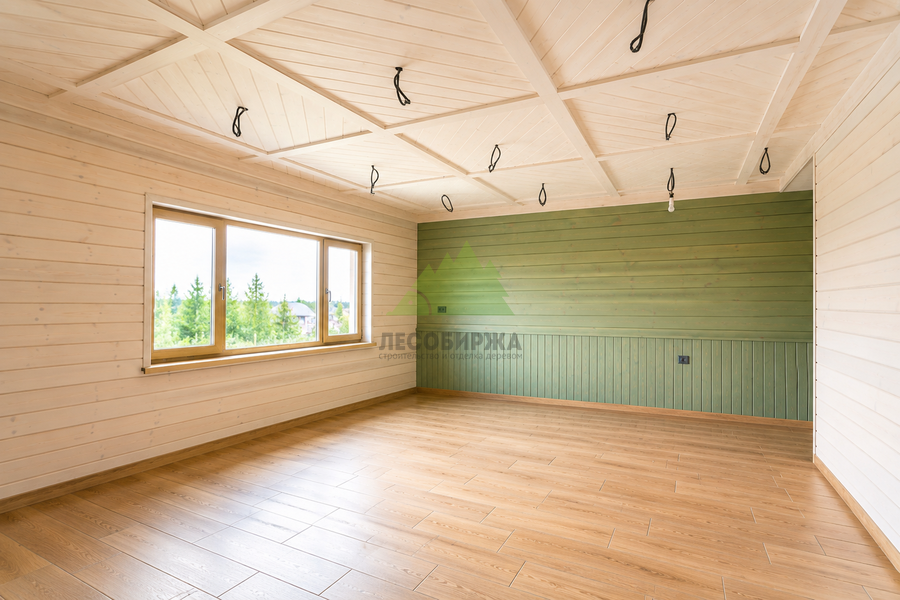

Фото 15. Внутренняя отделка дома имитацией бруса
Кляймеры оставляем для внутренних работ. Пластины LesFix можно использовать и внутри, и снаружи, если монтажная схема рассчитана под конкретную доску и основание. OSB на фасаде не заменяет вентзазор и подсистему. А каркасный дом требует уважения к стеновому пирогу: если нарушить пароизоляцию или вентиляцию, проблемы появятся не в теории, а в эксплуатации.
